肘节式冲床

日期:2019/9/9 14:38:30 人气:505
肘节式冲床

肘节式高速超精密压力机 Marx-30T、Marx-40T、Marx-60T、Marx-80T
*该肘节式冲压机最大限度地发挥肘节式机构特性,具有机构简单、容量大、高钢性、热平衡性好的特点。
*配备完全对向式平衡,尽可能减少由于SPM变化导致的闭模高度位移以及首次冲压与二次冲压的下死点位移。
*采用左右分力相互抵消的平衡机构、双柱8面滚针导轨各双导轨,进一步提高了滑块的偏心载荷能力。
*配备高寿命、低噪音的新型无侧隙离合器/制动器,实现更安静运转。
工作台左右尺寸为60吨级1100mm、80吨级1500mm、在各自级别的产品系列中做到最宽。
*采用滑块调节量加长,以及电子旋钮式曲柄角度显示等性能,提高了操作性。

压印效果极佳

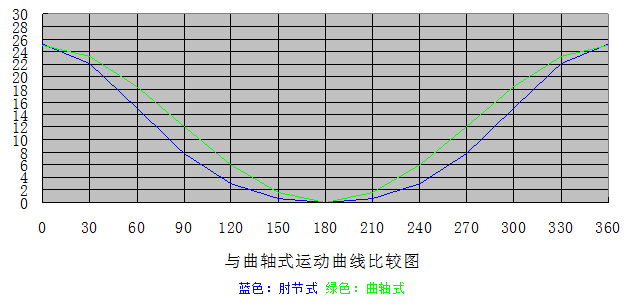

水平对称肘节连杆结构,使冲床滑块运动在下死点附近冲压曲线平滑,获得了极好的压印效果,满足引线框架等产品的印压要求。同时此结构的滑块运动方式,减少高速冲压时对模具的冲击,延长模具寿命。下图为滑块运动曲线:
肘节式冲床
刚性好、精度高—JIS特级精度
极高的加工精度;
水平对称肘节连杆结构的热变位移小;
动静压轴承技术使得冲床加减速滑块位移最小;
冲床特殊材料的使用;
精密油温冷热控制系统的温度控制。

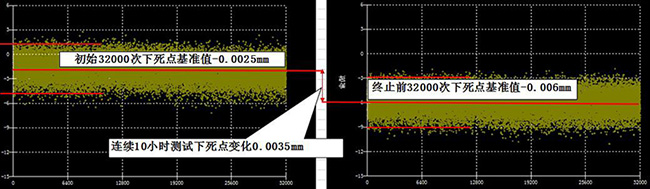

下图为恒温恒速条件下,下死点动态精度变化监测值:
肘节式冲床


型式MARX-30T
加压能力KN300
行程mm16202530
冲程数spm200-1250200-1200200-1050200-900
闭模高度mm190-240
滑块调节量mm50
滑块尺寸mm600×300
工作台面尺寸mm600×400
工作台厚度mm90
工作台开口尺寸mm400(上)x350(下)X60
床台开孔尺寸mm400×100
主马达kw11×4P
上模重量KgMAX80
总重量Kg6500

型式MARX-40T
加压能力KN400
行程mm16202530
冲程数spm180-1250180-1000180-900180-850
闭模高度mm190-240
滑块调节量mm50
滑块尺寸mm750×340
工作台面尺寸mm750×500
工作台厚度mm120
工作台开口尺寸mm500x100
床台开孔尺寸mm560x120
主马达kw15×4P
上模重量KgMAX105
总重量Kg8000

型式MARX-60T
加压能力KN600
行程mm20253240
冲程数spm100-750100-750100-650100-550
闭模高度mm220-300
滑块调节量mm80
滑块尺寸mm1030×500
工作台面尺寸mm1100×600
工作台厚度mm140
工作台开口尺寸mm800(上)x700(下)X100
床台开孔尺寸mm840×120
主马达kw22×4P
上模重量KgMAX450
总重量Kg14000

型式MARX-80T
加压能力KN800
行程mm20253240
冲程数spm120-600120-500120-500120-450
闭模高度mm240-320
滑块调节量mm80
滑块尺寸mm1380×580
工作台面尺寸mm1500×800
工作台厚度mm160
工作台开口尺寸mm1160(上)x1160(下)X120
床台开孔尺寸mm1200×160
主马达kw30×4P
上模重量KgMAX500
总重量Kg22000

标准配置
通用变频器调速主马达
组合型空气摩擦离合器/制动器
动态平衡装置
电子式凸轮角度控制开关
电子式曲轴角度指示器
触摸式面板式操作屏 8.4英寸
速度计
总计数器(9位元电子式)
预置计数器(9位元电子式)
计时器(7位元电工式)
分立式操作柜
马达逆转装置
误差料插座(附切换开关)
电动式滑块调节装置
安全门
双手式按钮开关
防震装置
油温加热冷却器
材料终端停止开关(接近式)
材料塗油器油箱(附电磁阀)
材料导轨(到工作台端面)
张限停止回路(定时器无)
200V电源插座
空气接头(1/4B)
作业用照明灯

选择配置备注
高压气嘴(附电磁阀)
下死点检测装置
材料塗油辊
飞轮刹车
材料气押装置
切断计数器
夹模装置
